16q气动软密封蝶阀 耐高温耐腐蚀的球墨铸铁对夹蝶阀详解

在工业流体控制领域，阀门的性能直接关系到生产安全与效率。其中，16q气动软密封蝶阀凭借其耐高温、耐腐蚀的特性，以及球墨铸铁材质的坚固耐用，成为了众多苛刻工况下的理想选择。本文将深入解析这款气动阀门，包括其结构特点、工作原理、性能优势及应用场景，帮助您全面了解这一高效的对夹蝶阀。

一、产品概述

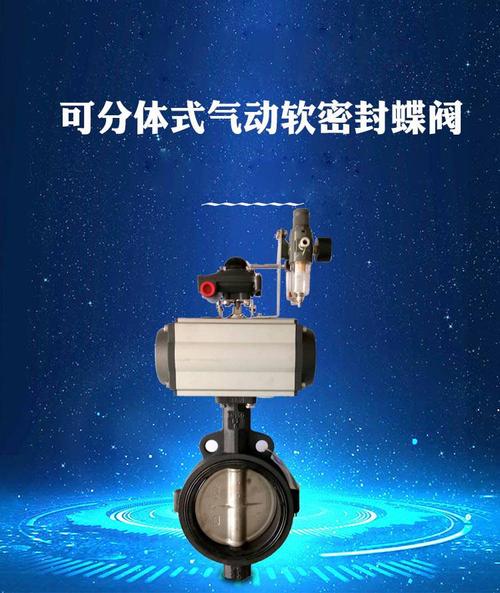

16q气动软密封蝶阀是一种以压缩空气为动力源，通过气动执行器驱动蝶板旋转90度来实现启闭和调节的阀门。它采用对夹连接方式，结构紧凑，适用于空间有限的管道系统。其核心部件包括球墨铸铁阀体、软密封阀座（如丁腈橡胶、三元乙丙橡胶或聚四氟乙烯）、蝶板及阀杆。其中，“16q”通常代表阀体材质为球墨铸铁（QT450-10），并具有特定的压力等级（如PN16）。该阀门兼具耐高温和耐腐蚀性能，广泛应用于水处理、石油化工、电力、冶金等行业。

二、结构与工作原理

1. 结构组成：气动软密封蝶阀主要由气动执行器、阀体、蝶板、阀杆和密封圈组成。阀体采用球墨铸铁，强度高、韧性好；蝶板为流线型设计，减少流体阻力；软密封阀座确保零泄漏；气动执行器有双作用式和单作用式（弹簧复位）可选。
2. 工作原理：当气动执行器接收控制信号后，压缩空气推动活塞运动，通过齿轮齿条或拨叉机构将直线运动转换为旋转运动，带动阀杆和蝶板旋转90度。蝶板与阀座紧密贴合时，实现密封；旋转至平行于管道轴线时，阀门全开。通过调节气压，还可实现比例控制。

三、性能优势：耐高温、耐腐蚀、高强度

1. 耐高温性能：采用特殊配方的软密封材料（如氟橡胶或聚四氟乙烯），使阀门可在-40℃至+200℃（甚至更高）的温度范围内稳定工作，满足高温蒸汽、热油等介质需求。
2. 耐腐蚀性能：球墨铸铁阀体经过环氧树脂喷涂或内衬防腐材料，可抵抗酸、碱、盐及多种化学介质的腐蚀。软密封圈可根据介质性质选配，如丁腈橡胶耐油、三元乙丙橡胶耐水、聚四氟乙烯耐强腐蚀。
3. 球墨铸铁优势：球墨铸铁的强度和韧性优于普通铸铁，接近钢的性能，且成本较低，适合制造承压部件。其综合力学性能确保阀门在高压、振动环境下不易变形或破裂。
4. 对夹连接：对夹式设计使阀门重量轻、安装方便，只需将阀门夹在两法兰之间，用螺栓贯穿即可，节省管道空间和成本。
5. 气动驱动：气动执行器响应速度快、扭矩大、防爆性能好，适用于易燃易爆环境。还可配备电磁阀、限位开关、定位器等附件，实现自动化控制。

四、应用场景
16q气动软密封蝶阀适用于多种工业领域：
- 水处理：自来水、污水、海水淡化系统中的流量调节与截断。
- 石油化工：原油、成品油、酸碱溶液等腐蚀性介质的控制。
- 电力行业：冷却水、蒸汽、烟气脱硫系统。
- 冶金行业：高炉冷却水、除尘管道。
- 食品医药：卫生级介质，需选用食品级密封材料。

五、选型与维护注意事项

1. 选型要点：根据介质温度、腐蚀性、压力及管道尺寸选择合适材质和密封圈。例如，高温蒸汽需选用耐高温密封；强酸环境需选聚四氟乙烯密封并内衬防腐层。气动执行器需匹配扭矩，并考虑气源压力。
2. 安装与维护：安装前应检查阀门与管道法兰是否对齐，避免强行拧紧螺栓导致阀体变形。定期检查气动执行器气源是否洁净、密封圈是否磨损，及时更换易损件。

16q气动软密封蝶阀凭借球墨铸铁的坚固、软密封的零泄漏、气动控制的便捷以及耐高温耐腐蚀的特性，成为工业管路中高效可靠的对夹蝶阀选择。正确选型和维护可大幅延长其使用寿命，确保系统安全运行。
